TYPES DE FILTRE (FAP ET DPF)

Les typologies de filtre à particules, utilisées par les motoristes, sont fondamentalement 2 :

La différence principale est constituée par la stratégie de régénération

Les caractéristiques principales du  F.A.P sont :

- il utilise un additif CERIO pour se régénérer

 (commercialement appelé Eolys)

basse température de régénération (450°C)

-

-les injections prévues pendant la régénération

sont 4 au maximum

- le phénomène de la dilution de l'huile moteur est absent

-

- système très complexe

-

- faible contre-pression

-

- durée de vie limitée (180000km)

-

- niveau tous les 120000km

Les caractéristiques principales du  DPF sont :

-il n'utilise pas d'additifs pour se régénérer

-

- haute température de régénération (650°C)

-

- les injections prévues pendant la régénération sont


 5 à 7 au  maximum

-

- le phénomène de la dilution de l'huile moteur est présent

-

- système simple

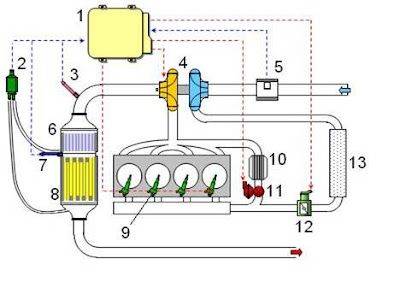

STRUCTURE DU SYSTÈME DPF

EURO 4 :

EURO 5 (anticipation) :

Piège à particules (D.P.F.) :

Structure du filtre DPF :

Caractéristiques du carbure de silicium :

Point de fusion : 1723° C

Température de travail : 900° C

Coefficient de dilatation thermique (106 °C) : 0,5

Technologies futures...

Bosch est en train d'élaborer un filtre à

particules (DPF) pour moteurs diesel

en métal fritté qui, par rapport aux

filtres

en carbure de silicium communs,

présente une plus grande capacité de

limitation des cendres (>97%) et

d'augmentation de la durée d'utilisation.

En raison de la composition particulière,

le filtre en métal fritté peut être régénéré

de 20% à 30% plus rapidement.

Localisation du filtre DPF :

Prédispositions sur le filtre DPF :

Sonde de température des gaz d'échappement :

Les sondes de température des

gaz d'échappement sont deux et

sont situées :

•l'une à la sortie du précatalyseur

(K189)

•l'autre entre le catalyseur central

 et le filtre DPF (K188)

(K189)

(K188)

STRUCTURE DU SYSTÈME DPF

Contre pression :

Masse PM en g :

Conversions :

•de kPa en Bar (formule kPa x 0,01 = Bar).

•de kPa en mbar (formule kPa x 10 = mbar).

Centrale de contrôle du moteur + schéma électrique :
